Ada beberapa perbedaan pada manual steering gears
yang sekarang dengan yang lama. Rack-and-pinion type adalah tipe yang
hampir dipakai oleh seluruh pabrik pembuat mobil kendaraan komersial.

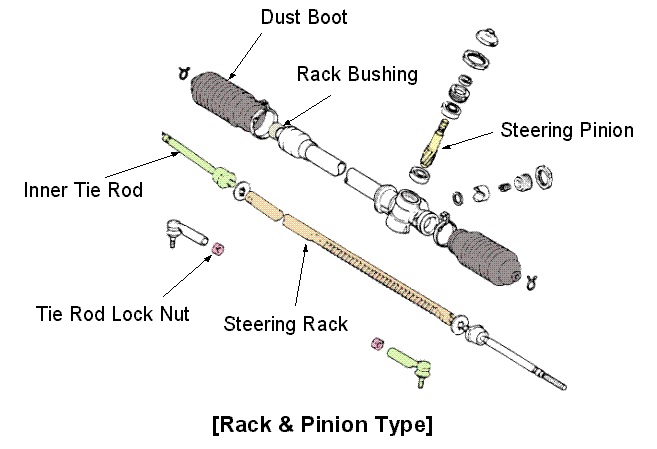

Umumnya manual rack-and-pinion steering gear assembly terdiri dari
pinion shaft dan bearing assembly, rack gear, gear housing, two tie rod
assemblies, satu adjuster assembly, dust boots dan boot clamps, dan
mounting grommets dan bolts.
Pada saat steering wheel diputar, gerakan manual ini diteruskan ke steering shaft dan shaft joint, kemudian ke pinion shaft. Selama gigi-gigi pinion bertautan dengan gigi rack gear, maka gerakan putar dirubah menjadi gerakan melintang pada rack gear. Kemudian, tie rods dan tie rod ends menyalurkan gerakan ini ke steering knuckles dan wheels.
Pada saat steering wheel diputar, gerakan manual ini diteruskan ke steering shaft dan shaft joint, kemudian ke pinion shaft. Selama gigi-gigi pinion bertautan dengan gigi rack gear, maka gerakan putar dirubah menjadi gerakan melintang pada rack gear. Kemudian, tie rods dan tie rod ends menyalurkan gerakan ini ke steering knuckles dan wheels.
Manual Steering and Linkage
